FHF05SC 柔性箔式自校準熱通量傳感器
帶散熱器和加熱器的自校準箔式熱通量傳感器

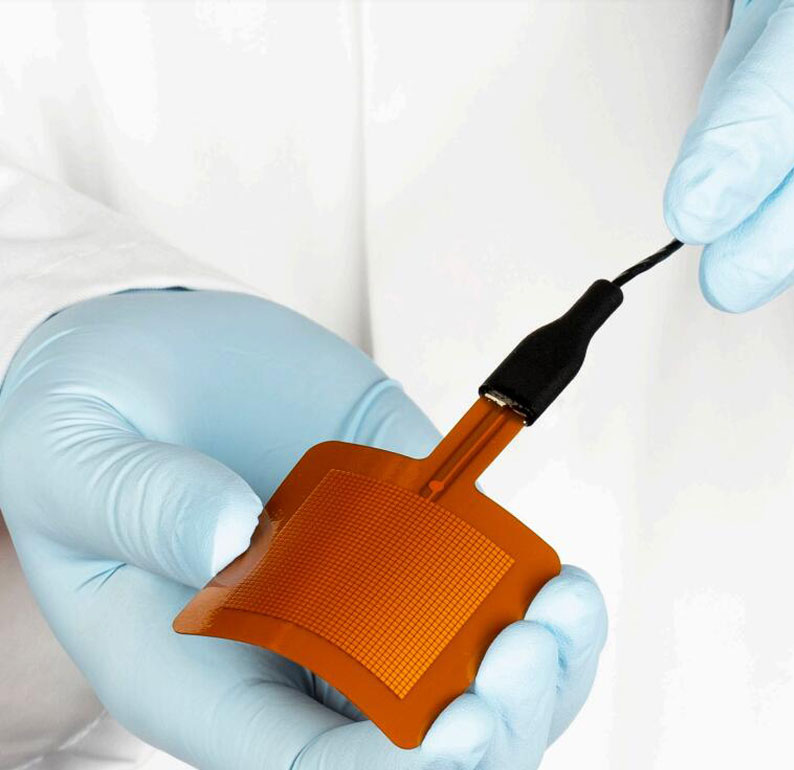

FHF05SC系列是用于通用熱流測量的傳感器，與加熱器結合使用。當需要高水平的質量保證和長期熱通量測量時使用。它輕薄，靈活，功能多樣。FHF05SC系列測量其所安裝的物體的熱通量，單位為W/m2。FHF05SC里面的傳感器是一個熱電堆。這個熱電堆測量FHF05SC柔性體上的溫差。還集成了T型熱電偶，以提供溫度測量。熱電堆和熱電偶是無源傳感器；他們不需要供電。
多個小型散熱器形成了覆蓋傳感器的導熱層，有助于降低測量對熱導率的依賴性。FHF05SC系列內置散熱器，靈敏度不受環境影響。許多競爭類型傳感器沒有散熱器。傳感器周圍的被動保護區減少了邊緣效應，也方便安裝。如果只需要測量熱通量和溫度，不需要加熱器:我們有不帶自檢的FHF05系列熱通量傳感器。
FHF05SC系列規格
|
被測量 |
熱通量，溫度 |
|
帶護罩的外部尺寸 |
(50 x 50, 85 x 85) x 10?³ 米 |
|
測量范圍 |
(-10 至 +10) x 10³ W/m² |
|
靈敏度（標稱） |
： |
|
FHF05SC-50X50 |
13 x 10?? 伏/（瓦/平方米） |
|
FHF05SC-85X85 |
50 x 10?? 伏/(瓦/平方米) |
|
溫度感應器 |
T 型熱電偶，IEC 60584-1:2013 2 類* |
|
散熱片 |
包括 |
|
額定彎曲半徑 |
≥ 15 x 10?³ 米 |
|
電纜額定負載 |
≤ 1.6 公斤 |
|
傳感器熱阻 |
24 x 10?? K/(W/m²) |
|
傳感器厚度 |
0.7 x 10?³ 米 |
|
校準不確定度 |
± 5 % (k = 2) |
|
額定溫度范圍 —— 連續使用 |
-40 至 +120 °C** |
|
額定溫度范圍 —— 短間隔 |
-160 至 +150 °C** |
|
IP防護等級 |
IP67 |
|

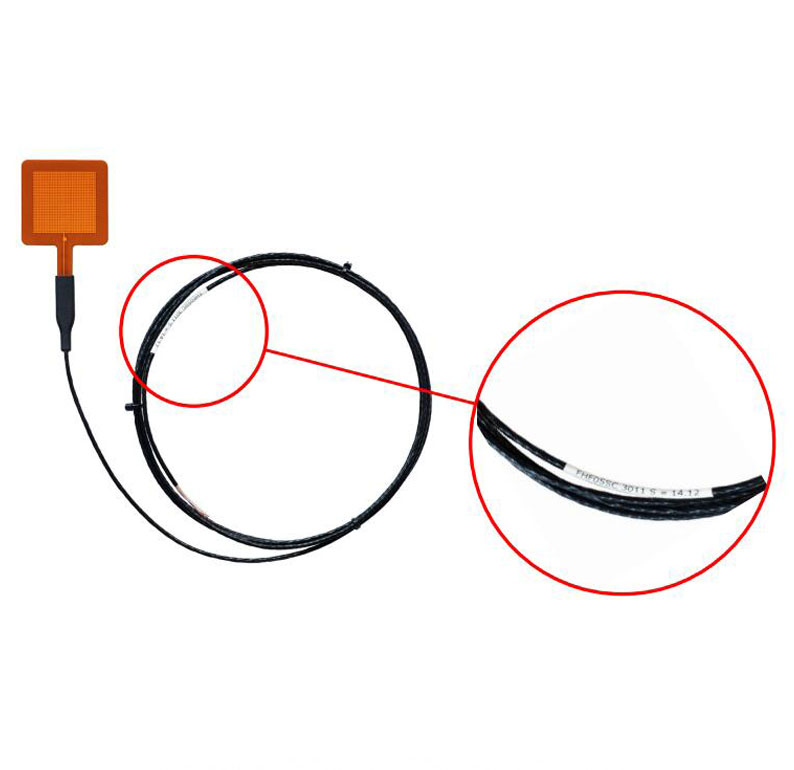

標準線長 |
2米 |
|
FHF05SC-50X50 |
120Ω（標稱） |
|
FHF05SC-85X85 |
40Ω（標稱） |
|
加熱器電源 |
12 伏直流電 |
|
選項 |
?5 或 10 m 電纜長度，單獨的電纜，BLK 黑色貼紙，GLD 金色貼紙。 |
獨特的功能和優勢
1、 自檢用加熱器
2、 柔性 (彎曲半徑 ≥ 15 x 10-3 m)
3、 低熱阻
4、 寬使用溫度范圍
5、 快速響應時間
6、 內置 T 型熱電偶
7、 堅固，包括封裝的連接塊，連接塊可用作應變消除
8、 IP 防護等級: IP67 (戶外應用必備)
使用FHF05SC系列很容易。對于熱通量測量，它可以直接連接到常用的數據記錄系統。以W/m²為單位的熱通量通過將傳感器的輸出(一個小電壓)除以靈敏度來計算。
FHF05SC的靈敏度在其產品證書上提供。當在不同于校準參考條件的條件下使用時，FHF05SC系列對熱通量的靈敏度可能與其證書上所述不同。有關建議的解決方案，請參見用戶手冊。
在進行溫度測量之前，確保您的數據采集接受T型熱電偶。
測量熱通量時，用戶可能希望定期檢查他們的傳感器性能。在使用過程中，加熱器被激活以執行自檢。
熱通量傳感器對自測的響應導致傳感器性能的驗證。還隱含地測試了電纜連接、數據采集、傳感器與其環境的熱連接以及數據處理。熱通量傳感器通常安裝很長一段時間。使用自測，用戶不再需要將傳感器帶到實驗室來驗證它們的穩定性能。另外在實驗室環境中，使用金屬散熱器，您甚至可以執行正式校準。該加熱器具有良好的表征、表面積和電阻。
FHF05SC系列配有一個連接塊，可作為應變消除裝置，并在兩側裝有密封保護蓋，以防止?jié)駳鉂B透，經測試非常堅固和穩定。
FHF05SC系列校準可溯源至國際標準。工廠校準方法遵循ASTM C1130 - 21的推薦做法。
數據采集和控制的要求:
1、 對于熱通量:一個毫伏電壓測量
2、 對于加熱器電壓:一個電壓測量
3、 可選，對于加熱器電流:一個電流測量或電壓測量（需要額外的電阻）
4、 用于開啟和關閉加熱器:一個具有12 VDC標稱輸出的繼電器

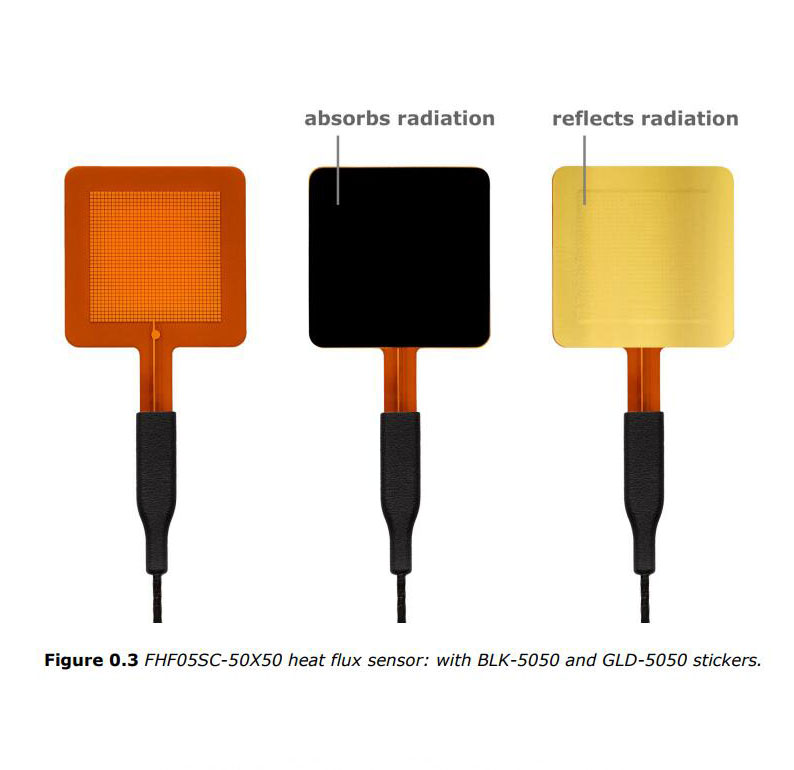

你想詳細研究能量傳輸/熱通量嗎？Hukseflux有助于將您的測量提高到一個新的水平:訂購FHF05SC系列，帶有吸收輻射的黑色和反射輻射的金色貼紙。然后你可以用其中一個測量對流+輻射通量，用另一個測量對流通量。減去這兩個測量值，你就得到了輻射通量。BLK-GLD標簽可以由用戶貼在傳感器上。每個傳感器尺寸都有貼紙。可選地，它們可以被預先在工廠貼好。有關說明，請參見BLK-GLD貼紙系列用戶手冊和安裝視頻。
