對數寬帶電壓放大器 HLVA-100

電壓放大器->對數 100 MHz HLVA-100

特征

1、 高達 80 dB 的寬動態范圍

2、 直流耦合輸入

3、 可切換輸入范圍為 ±20 µV 至 ±200 mV 以及 ±200 µV 至 ±2V

4、 上升/下降時間 5 ns

5、 輸入噪聲 2 nV/√Hz

6、 本地和遠程控制

7、 集成采樣和保持基線校正

一般說明

FEMTO HLVA-100 提供高達 80 dB 的寬動態范圍。HLVA-100 具有直流耦合輸入和僅為 5 ns 的上升和下降時間，是測量快速和高動態脈沖的理想工具。輸入電壓噪聲極低，僅為 2 nV/√Hz。對數增益曲線為小輸入信號提供高增益，為高輸入信號提供相對較低的增益。因此，HLVA-100 是高動態范圍信號和需要信號壓縮應用的理想放大器。

輸入偏移

HLVA-100 提供 3 種輸入失調電壓校正（基線校正）的可能性。所有三種方法都消除了與溫度漂移相關的偏移和小源電壓偏移：

通過微調器手動調零

通過 ±10 V 控制電壓進行遠程調零

用于執行遠程自動歸零的基線校正循環

應用領域

1、 激光雷達系統

2、 信號壓縮

3、 時間分辨脈沖和瞬態測量

4、 質譜分析

5、 顆粒檢測

型號	HLVA-100
輸入電壓范圍	±20 µV 至 ±200 mV 和 ±200 µV 至 ±2 V
動態范圍	典型值。 最大60 dB（用于精確幅度測量）80 dB（用于信號檢測）
縮放	12.5 mV/dB，250 mV/十倍頻程（@ 50 Ω 負載）
線性度	±1 dB（對于最小 20 ns 脈沖寬度的脈沖）
輸入噪聲電壓	2nV/√Hz
輸入電壓漂移	0.6μV/°C
輸入輸出	50Ω，BNC
上升/下降時間	5 ns @ 40 dB step
輸出電壓范圍	從 +50 到 +1075 mV（典型值）@ 50 Ω 負載 （如果在 100 mV 輸入時輸出調整為 1 V）
輸出失調電壓范圍	±500 mV，可通過偏置微調電位器調節
基線校正	采集時間	30 µs（最小采樣脈沖寬度）
	基線保持下降率	1 µV/s（典型值 @ 25°C）
	環路截止頻率	1.5kHz
電源	±15V，+100mA/−150mA，
數字控制	TTL、CMOS、光隔離
數據表

偏移可通過微調電位器或外部控制電壓調節。通過 3 針 Lemo ®插座供電。該裝置配有配合連接器。提供可選電源 PS-15。欲了解更多信息，請查看數據表。

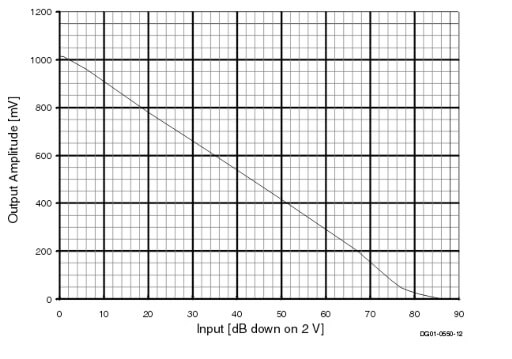

典型性能特征
