我需要什么類型的量子傳感器？
Apogee Instruments生產三種類型的量子傳感器原裝X，全光譜和ePAR量子傳感器。
原始的X量子傳感器（SQ-100X-SS，SQ-200X-SS系列，SQ-400X-SS系列）是黑色的，光譜范圍為370至650nm。原裝量子傳感器非常適合大多數單光、非 LED 和太陽應用。
全光譜量子傳感器（SQ-500-SS 系列）為金質，光譜范圍為 389 至 692 ± 5 nm。全光譜量子傳感器是LED和多光應用的最佳選擇。
ePAR 量子傳感器（SQ-610-SS 系列）是銀色的，光譜范圍為 400 至 750 ± 5 nm。ePAR 量子傳感器旨在測量新定義的 400-750 nm ePAR 輻射范圍，研究表明該范圍具有光合活性，超出了傳統的 400-700 nm 范圍。
注意：原始量子傳感器（SQ-100、SQ-200、SQ-300 和 SQ-400 系列）為黑色，光譜范圍為 410 至 655 nm。這些量子傳感器已于 2021 年 6 月 1 日停產。
確定傳感器類型后，您需要確定確定傳感器型號所需的輸出。這通常取決于您擁有的控制器/記錄器的類型。
我需要哪種原裝X量子傳感器？
所有原裝X量子傳感器（SQ-100X-SS，SQ-200X-SS系列，SQ-400X-SS系列）都使用相同的探測器。您需要的型號取決于哪個輸出與您的數據采集器兼容。下面列出了型號及其輸出：
|
SQ-100X-不銹鋼 |
0 至 800 mV |
0 至 4000 μmol m-2 s-1 |
|
SQ-202X-不銹鋼 |
0 至 2.5 V |
0 至 4000 μmol m-2 s-1 |
|
SQ-204X-不銹鋼 |
4 至 20 mA |
0 至 4000 μmol m-2 s-1 |
|
SQ-205X-不銹鋼 |
0 至 5 V |
0 至 4000 μmol m-2 s-1 |
|
SQ-420X |
USB/軟件 |
0 至 4000 μmol m-2 s-1 |
|
SQ-421X-不銹鋼 |
SDI-12 |
0 至 4000 μmol m-2 s-1 |
|
SQ-422X-不銹鋼 |
Modbus RS232 或 RS-485 |
0 至 4000 μmol m-2 s-1 |
|
MQ-100X |
傳感器集成在手持式儀表頂部，帶數字讀數 |
|
|
MQ-200X |
傳感器連接到帶數字讀數的手持式儀表 |
|
|
MQ-210X |
傳感器連接到帶數字讀數的手持式儀表上，專為水下使用 |
|
*以上系列為標準系列，按庫存生產。如果您需要比所列范圍更大的范圍，請聯系技術支持以獲取有關您特定要求的報價。
我需要哪種全光譜量子傳感器型號？
所有全光譜量子傳感器（SQ-500系列）都使用相同的探測器。您需要的型號取決于哪個輸出與您的數據采集器兼容。下面列出了型號及其輸出：
|
平方-500-不銹鋼 |
0 至 40 mV |
0 至 4000 μmol m-2 s-1 |
|
SQ-512-不銹鋼 |
0 至 2.5 V |
0 至 4000 μmol m-2 s-1 |
|
SQ-514-不銹鋼 |
4 至 20 mA |
0 至 4000 μmol m-2 s-1 |
|
SQ-515-不銹鋼 |
0 至 5 V |
0 至 4000 μmol m-2 s-1 |
|
SQ-520 |
USB/軟件 |
0 至 4000 μmol m-2 s-1 |
|
SQ-521-不銹鋼 |
SDI-12 |
0 至 4000 μmol m-2 s-1 |
|
SQ-522-不銹鋼 |
Modbus RS232 或 RS-485 |
0 至 4000 μmol m-2 s-1 |
|
MQ-500 |
傳感器連接到帶數字讀數的手持式儀表 |
0 至 4000 μmol m-2 s-1 |
|
MQ-510 |
傳感器連接到帶數字讀數的手持式儀表上，專為水下使用 |
0 至 4000 μmol m-2 s-1 |
*以上系列為標準系列，按庫存生產。如果您需要比所列范圍更大的范圍，請聯系技術支持以獲取有關您特定要求的報價。
我需要哪種 ePAR 量子傳感器型號？
所有 ePAR 量子傳感器（SQ-610 系列）都使用相同的探測器。您需要的型號取決于哪個輸出與您的數據采集器兼容。下面列出了型號及其輸出：
|
SQ-610-不銹鋼 |
0 至 40 mV |
0 至 4000 μmol m-2 s-1 |
|
SQ-612-不銹鋼 |
0 至 2.5 V |
0 至 4000 μmol m-2 s-1 |
|
SQ-614-不銹鋼 |
4 至 20 mA |
0 至 4000 μmol m-2 s-1 |
|
SQ-615-不銹鋼 |
0 至 5 V |
0 至 4000 μmol m-2 s-1 |
|
SQ-616 |
USB/軟件 |
0 至 4000 μmol m-2 s-1 |
|
SQ-617-不銹鋼 |
SDI-12 |
0 至 4000 μmol m-2 s-1 |
|
SQ-618-不銹鋼 |
Modbus RS232 或 RS-485 |
0 至 4000 μmol m-2 s-1 |
|
MQ-610 |
傳感器連接到帶數字讀數的手持式儀表 |
0 至 4000 μmol m-2 s-1 |
*以上系列為標準系列，按庫存生產。如果您需要比所列范圍更大的范圍，請聯系技術支持以獲取有關您特定要求的報價。

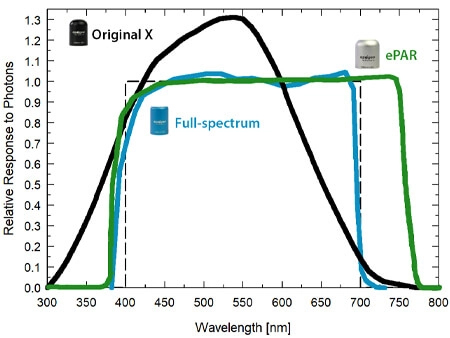

遠地點量子傳感器的光譜范圍是多少？
原裝X量子傳感器（SQ-100X-SS，SQ-200X-SS系列，SQ-400X-SS系列）：370至650納米（響應大于最大值50%的波長）
全光譜量子傳感器（SQ-500-SS 系列）：389 至 692 nm（響應大于 50 % 的波長）
ePAR 量子傳感器（SQ-610-SS 系列）：400 至 750 nm（響應大于 50 % 的波長）
SQ-110（陽光校準）和SQ-120（電燈校準）有什么區別-（這些產品已于 2021 年 6 月 1 日停產）？
SQ-110 針對陽光進行了校準。SQ-120 針對電燈進行了校準。太陽落山是電值的1.14倍，偏移12.3%，這意味著太陽光校準讀數高出12.3%。
PAR 傳感器（例如 SQ-100X、SQ-500、SQ-610）和光譜輻射計（例如 SS-110）有什么區別？
PAR傳感器和光譜輻射計之間的主要區別在于它們可以測量什么。PAR 傳感器用于測量擊中 400 至 700 nm 范圍內區域的光子總數。光譜輻射計測量其響應光譜中每個波長的光子數量。換句話說，PAR傳感器用于測量特定范圍內的光量（光總量），而光譜輻射計用于測量光質量（光的組成部分）。
線量子（SQ-300系列）與單個傳感器（SQ-100X、SQ-200X和SQ-400X系列）有何不同？
線量子是一個傳感器，將多個探測器安裝在一個棒中，而不是安裝在我們的圓頂形頭部中的單個傳感器。線量子傳感器的開發用于在具有高空間可變性的應用中測量PPFD，例如在植物冠層下方，葉子陰影不斷變化。線量子傳感器的mV輸出是條形中所有傳感器的平均值，沒有辦法監控每個單獨的傳感器，只有平均輸出。
我應該為我的溫室購買哪種量子傳感器？
您應該購買與您的溫室光源最接近的量子傳感器。我們建議使用電光校準傳感器來測量補充電照明，使用陽光校準傳感器來測量日光 PAR，以及用于 LED 燈的 SQ-500 或 SQ-610 系列傳感器。常用光源的光譜誤差是確定哪種遠地點傳感器與您的光源最匹配的好工具。
我應該為我的水族館購買什么量子傳感器？
您應該購買與您的水族館光源最匹配的量子傳感器。我們建議將MQ-210X或SQ-420X用于補充電照明和陽光。我們建議將 MQ-510 或 SQ-520 用于 LED 燈。常用光源的光譜誤差是確定哪種遠地點傳感器與您的光源最匹配的好工具。Apogee確實提供儀表和傳感器，型號（MQ-210X，MQ-510和SQ-520），開箱即用，可用于水下測量。這些水下儀表和傳感器預先編程了浸入效應校正因子，因此無需進行測量后校正。所有其他Apogee量子傳感器和儀表都需要將其各自的浸入效應校正因子乘以其讀數。
我可以為傳感器添加額外的電纜嗎？
是的，如果正確拼接，來自傳感器的信號不會受到附加電纜拼接的影響。我們已經測試了長達 100 米電纜的拼接。我們提供定制電纜長度的高質量電纜和接頭套件，可以在購買時或以后訂購。
如何使用電壓表確定 SQ-100（已停產）和 SQ-300 系列量子傳感器的讀數？
SQ-100 和 SQ-300 系列被認為是自供電的，并已校準為 5.0 μmol m-2 s-1每毫伏。使用具有 mV 設置的電壓表以獲得更好的分辨率。將電壓表的正極引線連接到SQ的紅線，將電壓表的負極引線連接到SQ的黑線。讀取傳感器的 mV 輸出后，只需將此讀數乘以 5.0。這將為您提供μmol m-2 s-1傳感器的輸出，也稱為光合光子通量密度（PPFD）或光合有效輻射（PAR）。
我的量子傳感器應該如何安裝？
使用提供的尼龍安裝螺釘將傳感器安裝到固體表面上。為了準確測量水平表面上的入射PPFD，傳感器必須水平。為此，建議使用遠地點AL-100調平板。為了便于安裝在橫臂上，建議使用帶調平板的Apogee AL-120安裝支架。
為了盡量減少方位角誤差，傳感器安裝時應將電纜指向北半球的正北或南半球的正南。方位角誤差通常小于1%，但很容易通過正確的電纜方向?qū)⑵渥钚』?/span>
除了將電纜定向到指向最近的極點外，還應安裝傳感器，以免障礙物遮擋傳感器。
遠地點量子計防水嗎？
手持式儀表不防水，只有傳感器和電纜防水。如果儀表可能因飛濺而弄濕，我們建議將其放在塑料袋或容器中，以幫助防止意外弄濕。如果在水下使用Apogee量子傳感器，請參閱水下PAR測量。
AC-100 通信電纜附件用于從我們的任何手持式儀表下載保存的測量值。該 USB 電纜包括一個內置電路板，用于轉換電壓電平以與儀表兼容。普通的 USB 轉迷你 USB 電纜將無法正常工作;您必須使用 AC-100 通信電纜。AC-100還配有一個閃存驅動器，其中包括必要的計算機軟件，驅動程序和說明。
我可以與SQ-520和其他Apogee USB傳感器一起使用多少根USB延長線？
連接到 Windows 時，您最多可以連接 4 根延長電纜。
我需要訂購傳感器才能與我的儀表配合使用嗎？
不。所有Apogee儀表（MO，MP，MQ和MU系列）要么內置傳感器，要么通過兩米長的電纜連接。如果您僅訂購傳感器（SI、SO、SP、SQ 和 SU 系列），則需要擁有自己的數據記錄器（或者，根據傳感器的不同，電壓表）來收集傳感器的信息。
我可以在測量?jī)x上添加電纜嗎？
雖然可以將額外的電纜連接到單獨的傳感器，但請注意，電纜線直接焊接到儀表的電路板上。應小心拆下儀表的后面板，以便訪問電路板和附加電纜上的接頭，否則需要在儀表和傳感器頭之間進行兩個接頭。
我的測量?jī)x上收到錯誤代碼。我該如何解決？
錯誤代碼將代替LCD顯示屏上的實時讀數出現，并將繼續閃爍，直到問題得到糾正。有關完成修復的步驟，請參閱手冊。
|
錯誤 1：電池電壓超出范圍。 |
修復：更換CR2320電池并執行主復位。 |
|
錯誤 2：傳感器電壓超出范圍。 |
修復：執行主重置。 |
|
錯誤 3：未校準。 |
修復：執行主重置。 |
|
錯誤 4：CPU 電壓低于最低值。 |
修復：更換CR2320電池并執行主復位。 |
我的儀表需要什么樣的電池？
該儀表采用 CR2320 紐扣電池。
如果我的儀表無響應或遇到異常，我該怎么辦？
可以執行主復位以糾正問題。*注意：主復位將從內存中刪除所有記錄的測量值。
首先按下電源按鈕，使液晶屏被激活。在仍通電的情況下，將電池滑出支架，這將導致 LCD 顯示屏淡出。幾秒鐘后，將電池滑回支架。LCD顯示屏將閃爍所有段，然后顯示修訂號。這表示已執行主復位，顯示應恢復正常。
每個記錄或采樣的讀取時間戳是否為？
不，它們不是 - 用戶應記錄儀表置于LOG模式時的開始時間，并記下采樣讀數的時間。
在 LOG 模式下，測量?jī)x將讀取多少個讀數？
在LOG模式下，測量?jī)x將通電/關機，每30秒進行一次測量。每 30 分鐘，儀表將平均 60 次 30 秒的測量值，并將平均值記錄到內存中。該儀表最多可以存儲 99 個平均值，一旦有 99 個測量值，就會開始覆蓋最早的測量值。每 48 次平均測量（24 小時周期），該儀表還將存儲 99 個綜合的每日總計，以摩爾數每平方米每天 （mol m-2 d-1).
在 SMPL 模式下可以進行多少次測量？
在 SMPL 模式下，按下采樣按鈕可記錄多達 99 次手動測量（LCD 顯示屏右上角的計數器指示保存的測量總數）。
我是否需要對我的儀表/傳感器測量應用浸入式效果校正因子？
MQ-210X和MQ-510儀表專為水下PAR測量而設計，并且已經通過固件將傳感器的浸入效應校正因子應用于儀表讀數，因此無需對水下測量進行校正。
SQ-420X 和 SQ-520 具有“浸入式設置”，可通過 ApogeeConnect 軟件將浸入式設置應用于傳感器的讀數。選擇浸入設置時，無需校正水下測量值。
所有其他Apogee儀表和傳感器在用于水下測量時，都需要將其測量值乘以各自的浸入效應校正因子。原始X量子傳感器模型的測量值應乘以1.15，全譜和ePAR模型的測量值應乘以1.25。
什么是浸入效果/浸泡效果校正系數？
當使用在空氣中校準的量子傳感器（例如Apogee的）進行水下測量時，傳感器讀數很低。這種現象稱為浸泡效應，這是因?yàn)樗恼凵渎剩?span lang="EN-US">1.33）大于空氣（1.00）。水的折射率越高，導致更多的光在水中從傳感器中反向散射（或反射）出來，而不是在空氣中（史密斯，1696;泰勒和史密斯，1970）。隨著反射的光越多，通過擴散器傳輸?shù)綑z測器的光就越少，這會導致傳感器讀數偏低。如果不校正這種影響，水下測量只是相對的，這使得比較不同環境中的光線變得困難。
Apogee全光譜量子傳感器（型號SQ-500-SS）比原來的X量子傳感器（型號SQ-100X-SS）在光譜上更精確，但獨特的光學元件（主要是形狀）導致新傳感器的浸沒效應更大。使用全光譜或 ePAR 傳感器收集的水下 PAR 測量值可以通過將測量值乘以 1.25 來校正;使用原始遠地點傳感器收集的測量值應乘以1.15。
MQ-200X 和 MQ-210X / MQ-500 和 MQ-510 有什么區別？
MQ-200X和MQ-210X之間的唯一區別是MQ-210具有已經應用于固件的浸入效應校正因子，因此無需對水下測量進行測量后校正。同樣，MQ-500和MQ-510之間的唯一區別是MQ-510具有已經應用于固件的浸入效應校正因子，因此無需對水下測量進行測量后校正。
